Устройство скважин на воду: схема разводки

Для полноценного отдыха и проживания в загородном доме необходимы коммуникационные системы и в первую очередь – водоснабжение. Поскольку централизованная подача воды в дома не предусмотрена, владельцам индивидуального жилья придется обустраивать автономную систему водоснабжения. Наиболее перспективный вариант для загородного дома – это скважина. Именно этот способ позволит обеспечить привычный городской комфорт. Но скважина должна работать постоянно и обеспечивать подачу воды под оптимальным напором. Для этого необходима квалифицированная работа специалистов, поскольку самостоятельно сложно произвести работы на должном уровне.

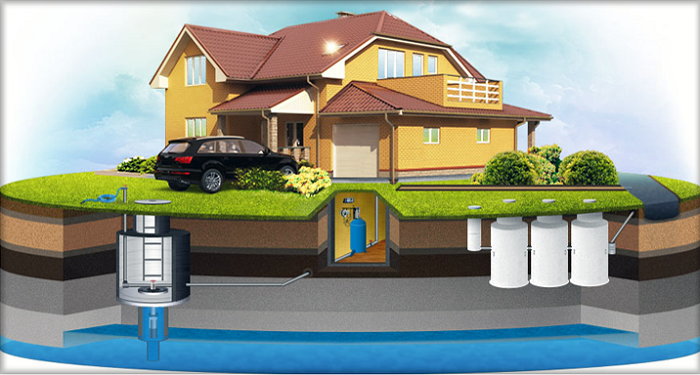

Устройство скважины на воду для бесперебойной ее подачи требует четкой и отлаженной разводки. Монтируется она следующим образом. Погружной насос должен располагаться ниже динамического уровня воды на 10 м. От него по трубам направляется вода и поступает в кессон. Кессон – это сооружение, где находится автоматическое оборудование. Дополнительно он обеспечивает надежную защиту и теплоизоляцию скважины. Кессон соединен и сварен с обводной трубой. Из сооружения трубопровод выводится через оголовок – это два фланца, один из них соединен с обводной трубой, другой – прикреплен к первому.

Обустройство скважины

Обводная труба должна выходить под крышкой кессона, для того чтобы при сборке или демонтаже была возможность пользоваться нужными приспособлениями и инструментом. Также данное расположение позволяет максимально эффективно использовать пространство, которое занимает автоматическое оснащение скважины. Например, водный мембранный столитровый аккумулятор достаточно легко помещается в кессоне, а ведь он вполне достаточен даже для дома большой площади.

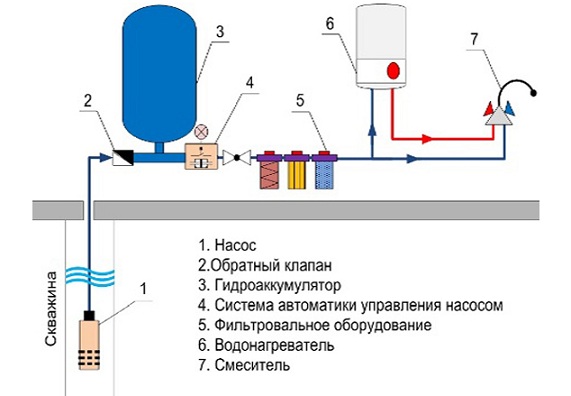

Из кессона выходят водопроводная труба и электрический шнур для питания насоса. Трубу, как правило, прокладывают до жилища под землей. Для этого используются запорная арматура и специфические фитинги. Этот блок разводки должен быть оборудован манометром и прибором, регулирующим давление, которые вкупе с мембранным баком обеспечат подачу воды на объект под определенным напором без перерывов. Электрический шнур через герметичный оголовок направляется к насосу для обеспечения его электропитания.

Схема подачи воды на несколько объектов водозабора

Выше обозначена простейшая схема для подачи воды только к одному строению, например, в жилой дом. Но возможна разводка на несколько объектов (бассейн, зимний сад, баня, гостевой домик и другое). Обустройство ее требует монтажа дополнительных элементов и гребенки. Но, несмотря на наличие добавочных компонентов в системе, стоимость ее увеличивается незначительно. Также необходимо учитывать сезонность использования автономной системы водоснабжения. В случае круглогодичной эксплуатации, подземные коммуникации и сам кессон нужно располагать ниже уровня промерзания грунта в зимний период.

Разводка автономной системы водоснабжения в помещении

Обустройство разводки системы водоснабжения непосредственно в жилом доме зависит от расположения комнат, в которые должна поступать вода, наличия или отсутствия общей системы водоочистки, месторасположения водонагревателя. Монтаж системы в помещении производится, согласно общим правилам и технике безопасности.
